Armes de poing
p. ex. .357 Magnum, .44 Magnum
- VPAM
- VR3 · VR4
- Comparable à*
- BR3 / BR4 · FB3 / FB4
- TRASCO
- A-KIP® Level 4 (protection légère, uniquement dans les zones protégées, sans classe VR)
Niveaux de protection
Un niveau de protection n’est pas un argument marketing – il correspond à une arme, un projectile, une vitesse et une répartition des impacts définis. Voici comment le lire.
Comment lire un niveau de protection
Un niveau = arme + projectile + vitesse + répartition des impacts

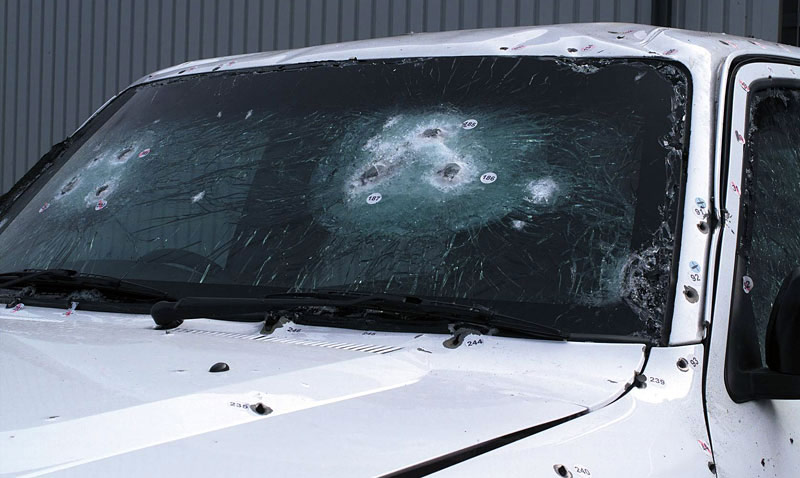

Les niveaux VPAM sont définis par la menace précise à laquelle ils résistent : l’arme et le calibre, la construction du projectile, sa vitesse à l’impact – et la répartition des impacts : trois impacts en triangle équilatéral de seulement 120 ± 10 mm de côté. Lors de l’essai sur le véhicule complet, le laboratoire d’essais vise délibérément les points les plus faibles : jointures, montants, serrures et bords des vitres.
Comment lire un code de protection TRASCO
B6 - DM51 - 15kg@3m
- B6
- Niveau balistique (tir direct)
- DM51
- Protection contre les grenades à main (plancher/toit)
- 15kg@3m
- Explosion latérale : 15 kg d’explosif à 3 m de distance
En un coup d’œil
Trois catégories de menaces, une réponse claire
Partez de la menace, pas de la norme : quels niveaux protègent contre quelles armes, comment ils se comparent aux autres normes et quel programme TRASCO les couvre.
Fusils d’assaut
p. ex. AK-47, 5,56 × 45 mm, 7,62 × 51 mm
- VPAM
- VR6 · VR7
- Comparable à*
- BR6 / FB6 · STANAG 4569 niveau 1
- TRASCO
- A-KIP® Level 6 (uniquement dans les zones protégées, sans classe VR) · blindage intégral VR7
Munitions à noyau dur (AP)
p. ex. 7,62 × 39 BZ-API, 7,62 × 51 AP
- VPAM
- VR8 · VR9 · VR10
- Comparable à*
- STANAG 4569 niveau 2 / 3 · BR7 / FB7
- TRASCO
- Blindage intégral jusqu’à VR9
Tir direct
Niveaux d’essai VPAM 4 à 10
Les conditions d’essai satisfont aux normes du Comité européen de normalisation (EN 1063, 1522, 1523) pour la qualification et la certification des solutions de blindage, ou vont au-delà. À la demande du client, les conditions d’essai du STANAG 4569 peuvent également être appliquées.
| Niveau d’essai | Comparable à* | Type d’arme / calibre | Type de projectile | Masse | Vitesse du projectile | Énergie du projectile |
|---|---|---|---|---|---|---|
| 4 | BR3 / FB3 / VR3 | .357 Magnum (Geco) | FMJ/CB/SC | 10,20 g | 430 ± 10 m/s | 943 J |
| 4 | BR4 / FB4 / VR4 | .44 Rem. Magnum (Speer) | FMJ/FN/SC | 15,60 g | 440 ± 10 m/s | 1 510 J |
| 6 | – | AK-47 · 7,62 × 39 (M43) | FMJ/PB/FeC | 8,00 g (noyau 3,60 g) | 720 ± 10 m/s | 2 074 J |
| 7 | BR5 / FB5 / VR5 · STANAG niveau 1 | .223 Rem. SS109 (MEN) | FMJ/PB/SCP | 4,0 g | 950 ± 10 m/s | 1 805 J |
| 7 | BR6 / FB6 / VR6 (+ M193) | .308 Win. DM111 (MEN) | FMJ/PB/SC | 9,55 g | 830 ± 10 m/s | 3 289 J |
| 8 | STANAG niveau 2 | AK-47 · 7,62 × 39 BZ-API | FMJ/PB/HCI | 7,70 g (noyau 4,10 g, 65 HRC) | 740 ± 10 m/s | 2 108 J |
| 9 | BR7 / FB7 | .308 Win. FNB 80 (MEN/CBC) | FMJ/PB/HC | 9,70 g (noyau 4,00 g, 62 ± 2 HRC) | 820 ± 10 m/s | 3 261 J |
| 10 | STANAG niveau 3 | 7,62 × 54 R B32 | FMJ/PB/HCI | 10,40 g (noyau 5,30 g, 63 HRC) | 860 ± 10 m/s | 3 846 J |
* Les normes de comparaison (EN 1063 BR / EN 1522 FB / STANAG 4569) ne sont mentionnées qu’à titre indicatif – les exigences et les conditions d’essai diffèrent en partie. Les échelles ne se transposent pas 1:1 : la classe VR7 selon la VPAM correspond à BR6/FB6, tandis que BR7/FB7 correspond au niveau d’essai VPAM 9. Les niveaux de menace VPAM les plus élevés ne sont pas du tout couverts par les normes EN.
Protection contre les explosions
Résistance aux explosions selon la VPAM-ERV
Au-delà du tir direct, certains véhicules TRASCO sont testés contre les menaces explosives selon la directive VPAM-ERV : grenades à main de type DM51 et HG85 sous le plancher et sur le toit, mines de type DM31 et explosions latérales de 15 kg d’explosif et plus. L’essai d’explosion est réalisé sur le véhicule complet avec des mannequins biofidèles, de sorte que la protection est évaluée selon son effet sur les occupants.
La combinaison dont votre véhicule a besoin dépend du profil de menace – notre équipe vous conseille en toute confidentialité.
Nos méthodes d’essaiLégende des types de projectiles
- FMJ
- Chemise métallique intégrale
- PB
- Ogive pointue
- SC
- Noyau tendre en plomb
- FeC
- Noyau en fer doux
- SP
- Pointe tendre
- CB
- Ogive conique
- JSP
- Chemise partielle à pointe tendre
- FN
- Ogive plate
- FJ(1)
- Chemise intégrale en acier (plaquée)
- FJ(2)
- Chemise intégrale en alliage de cuivre
- SCP1
- Noyau tendre en plomb avec pénétrateur en acier (type M855 ou SS109)
- SCP2
- Noyau tendre en plomb avec pénétrateur en acier
- SCP3
- Noyau tendre en plomb avec pénétrateur en acier (3,7 ± 0,1 g, type PS)
- HC(1)
- Noyau dur en acier, masse 4,6 ± 0,1 g, dureté > 63 HRC
- HC(2)
- Noyau dur en carbure de tungstène, masse 5,95 ± 0,1 g, type M993/AP8, dureté > 63 HRC
- HCI(1)
- Noyau dur en acier avec charge incendiaire, masse totale 5,4 ± 0,1 g, dureté > 63 HRC
- HCI(2)
- Noyau dur en acier avec charge incendiaire, munition de type BZ-API, dureté > 63 HRC
De quel niveau de protection avez-vous besoin ?
